Jet-Beatmungsgerät
TwinStream EVO™
zur S-HFJV®
- Kategorie
- TwinStream™, OP-Saal
- Maße
- 34 × 39 × 21 cm
- Gewicht
- 27,8 kg
- Klasse
- MDR Klasse IIb
- REFCJVND001000
TwinStream™ EVO System

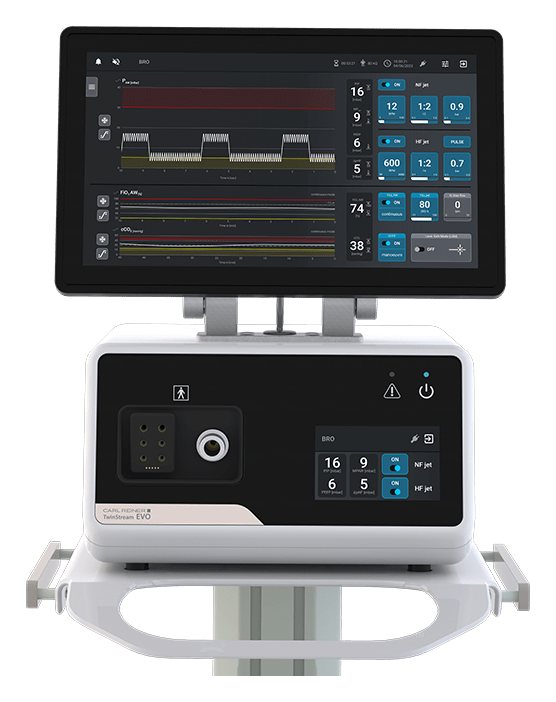

TwinStream™ EVO Jet-Beatmungsgerät
Zur superponierten Hochfrequenz-Jet-Ventilation (S-HFJV®)
Der TwinStream EVO™ bietet zwei einzeln oder parallel arbeitende Beatmungseinheiten. Bei der superponierten Jet-Ventilation (S-HFJV®) laufen eine normofrequente und eine hochfrequente Jet-Ventilation gleichzeitig.
So beatmet der TwinStream EVO™ auf zwei unterschiedlichen Druckplateaus. Höhe der Druckplateaus sowie Inspirations- und Exspirationsdauer sind frei wählbar — für eine effiziente Steuerung von Oxygenierung und Ventilation (CO₂-Elimination).
Gerät und Gerätewagen
Zubehör
Gerätewagen
für den TwinStream EVO™ — zur Montage des Respirators auf der obersten Plattform
- 2 Schubladen
- Ablageplattform mit Normschiene
- Wasserflaschenhalterung
- Lackierung im EVO-Design in Schwarz/Weiß
- Kategorie
- TwinStream™
- Maße
- 41 × 60 × 94 cm
- Gewicht
- 20 kg
- REFCJVNA115001
Bedienung
Zwei Touchscreens
Der externe 15,6-Zoll-Touchscreen ist neigbar und zeigt alle Kurven und Messwerte gut lesbar. Ein zusätzlicher 5-Zoll-Touchscreen ist direkt im Beatmungsgerät eingebaut.
Gewichtsabhängige Grundeinstellung
Für jede Art von Patientenzugang gibt es einen eigenen Beatmungsmodus. In den Modi LAR, BRO und ETT/LMA berechnet ein gewichtsbasierter Algorithmus die Grundeinstellung der Beatmungsparameter.
Sicherheit
- Laser Safe Mode (LSM): FiO₂ auf 21–40 % gesenkt und im Atemweg gemessen
- Automatische Druckbegrenzung
- EvoConnect™: Schläuche können nicht vertauscht werden
Ausbaustufen
| Single-Jet-Ventilator | Double-Jet-Ventilator | |
|---|---|---|
| Bildschirm | 5-Zoll-Touchscreen | 15,6-Zoll- + 5-Zoll-Touchscreen |
| Beatmung | Single-Jet (HFJV) | Double-Jet (S-HFJV®) |
| Frequenz | HF 50–200/min | HF 50–2000/min, NF 1–120/min |
| Beatmungsmodi | 1-Lumen-Modus | LAR, BRO, ETT/LMA, 1-, 2-, 3- und 4-Lumen-Modus |
| Monitoring | Pausendruck, FiO₂ Jet | PIP, PEEP, MPAW, ΔpHF, FiO₂ Jet, FiO₂ AW, cCO₂, etCO₂ |
| Patientensicherheit | Laser Safe Mode, automatische Druckbegrenzung | Laser Safe Mode, automatische Druckbegrenzung |
Nach dem Produktprospekt TwinStream EVO (CJVDD202EN, Ausgabe 02/2025).
Weiter im System
Carl Reiner GmbH entwickelt und fertigt das TwinStream™-System in Wien. Abbildungen können vom Lieferumfang abweichen; Verfügbarkeit einzelner Artikel je nach Land. Fragen und Angebote: office (at) carlreiner (punkt) at, +43 1 402 62 51.
