Vyntus™ EKG

Die Kunst Diagnostik zu integrieren

Das JAEGER™ Vyntus EKG ist die ideale 12-Kanal-PC-EKG-Erweiterung für das Vyntus™ CPX via sicherer Bluetooth® Kommunikation. Die SentrySuite™ Software unterstützt sowohl das EKG als auch die Ergospirometrie - eine voll integrierte Lösung zur Vereinfachung der Abläufe und Senkung der Kosten.



Kontakt Brochüre

Produkt-Highlights
Zusätzliche Vorteile
Spezifikation
Konfigurationen

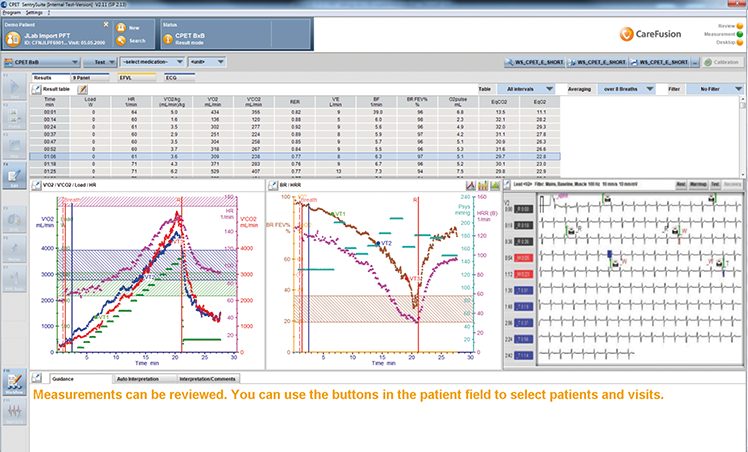

  • Die Effizienz einer integrierten Lösung

    Das Vyntus™ CPX in Kombination mit dem Vyntus ECG vereinfacht die Ergospirometrie erheblich - nur eine Bedienoberfläche, ein Report, eine Datenbank, ein Netzwerk und nur eine KIS-Kopplung ist notwendig.

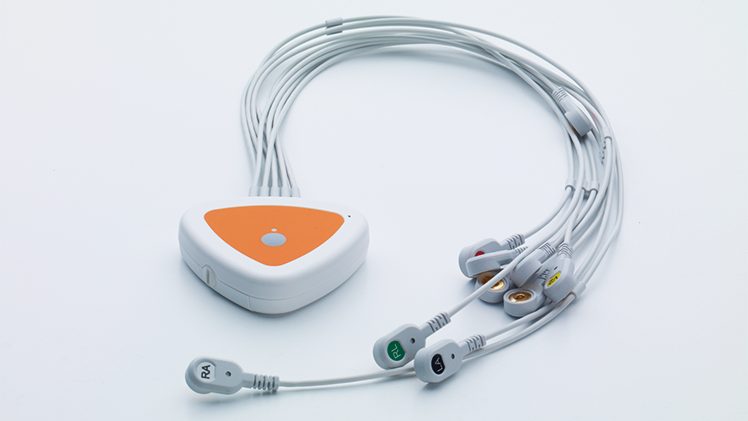

    Drahtlose Kommunikation

    Die sichere Bluetooth Technologie, der kleine und leichte (220g) EKG Verstärker und kurze Elektroden-Kabel garantieren Ihrem Patienten Bewegungsfreiheit und zwar vor, während und nach der Belastungsuntersuchung.

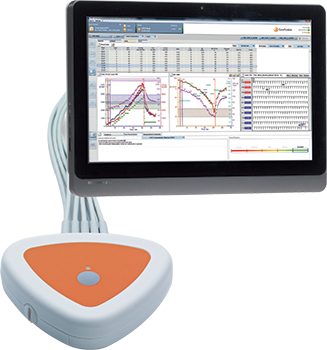

    Bewährte Technologie

    Das Vyntus ECG nutzt den weltweit bekannten und akzeptieren Hannover EKG Algorithmus (HES-stress) zur automatischen Auswertung und Analyse der Signale.

  • Qualitäts-Kontrolle
    Kontrolle der Impedanz via LED´s in den Elektrodenklemmen und via Software-Dialog verbessert die Signalqualität.

    Full Disclosure - Behalten Sie den Überblick
    Full Disclosure Funktion zur kompletten Abspeicherung der ungefilterten kontinuierlichen EKG-Signale. Ermöglicht einen schnellen und umfassenden Überblick über die kardialen Ereignisse während und nach der Untersuchung.

    Alle Daten synchronisiert
    Automatische Synchronisation zwischen den respiratorischen Daten und den EKG-Graphiken unterstützen die Auswertung; z.B. wird der Cursor in einer respiratorischen Graphik verschoben, folgt die EKG-Kurve und umgekehrt.

    Flexible Einstellungen entsprechend Ihren Wünschen
    Verschiedene Layouts der EKG-Anzeige (12x1, 6x2, 4x3 ...) und zusätzliche Einstellungen für Filter, Verstärkung und Grid erlauben die tiefer gehende Analyse der EKG-Aufzeichnung.

    Effektive Auswertung
    Einfache Auswertung von Ereignissen durch Zoom-Funktion in die detaillierten EKG-Kurven mit nur einem Klick und Filter-Anpassung zu jeder Zeit auch noch nach der Messung. EKG-Kurven, die gedruckt werden sollen, können zu jeder Zeit markiert werden.

    Steuert Ihr Ergometer
    Konfiguration sehr flexibler Fahrrad- und Laufband-Belastungsprotokolle inklusive gewichtsabhängige Profile via Programm "CPET Protokoll Editor".

    Vielseitiger Report-Designer inklusive
    Verändern oder erstellen Sie Ihre eigenen kombinierten CPET/EKG Reports mit Hilfe des umfangreichen Programmes Report Designer.

  • EKG Verstärker, 10 Elektroden, 12 Ableitungen
    EKG Ableitungen nach Einthoven, Wilson und Goldberger
    Bandbreite 0.05-150 Hz digital
    Abtastrate pro Kanal 500 Hz
    Schrittmachererkennung 4000 Hz
    Auflösung < 2.5 μV/bit
    Verbindung zum PC Schnurlos, Bluetooth®
    Elektrodenverbindung 4 mm Druckknopf, vergoldet
    Feuchtigkeitsschutz IP 20
    Isolationsklasse CF, Defibrillator geschützt
    Versorgungsspannung 1.5 V DC AA Batterie oder 1.2 V DC AA NiMH wiederaufladbare Batterie
    Stromaufnahme (max) 500 mA
    Betriebsdauer bei voller Batterie mind. 6 Stunden
    (abhängig von Qualität/Kapazität)
  • X=Standard
    O=Optional
    Vyntus ECG unterstützt alle wesentlichen Belastungs-EKG-Funktionen
    Vollständiger 12-Kanal-Belastungs-EKG-Verstärker (Einthoven/Wilson/Goldberger)
    X
    Vergoldete Druckknopf Konnektoren
    X
    Große Reichweite (min 5 m)
    X
    Kurze Elektrodenkabel
    X
    Kompakt, geringes Gewicht (220 g)
    X
    Betrieb mit einer Batterie (Typ AA für mind. 6 h EKG-Aufzeichnung)
    X
    Impedanz-Kontrolle zu Beginn der Messung via LED's
    X
    Auto stand-by
    X
    500 Hz Aufzeichnung
    X
    Schrittmacher-Erkennung
    X
    Defibrillator-Schutz
    X
    Software Optionen
    Vollständig integriert in SentrySuite CPET Software (SeS V2.13 und höher)
    X
    Verschiedene EKG-Kurven-Layouts (12x1, 6x2, 6x1, 3x1, 3x2, 3x4) alle mit zusätzlicher Anzeige des EKG-Komplexes
    X
    HR, ST-Slopes
    X
    Arrhythmie-Erkennung
    X
    Rhythmus-Anzeige – ein oder zwei wählbare Kanäle
    X
    Full disclosure Ansicht für den schnellen Überblick
    X
    Wählbare Kanäle und Filter (Basislinie, Muskel, Netz)
    X
    Messung und Klassifikation durch HES (Hannover EKG System)
    X
    Zeit-Marker-Synchronisation zwischen CPET und EKG Software
    X
    SQL Datenbank
    X
    CPET Protokoll-Editor Programm
    X
    Report Designer Programm
    X
    Sicherheits- / User Management
    O
    Patientendaten Management (ID-Änderung, Verschieben…)
    O
    SQL DB Interface für Queries
    O
    Workflow Anwendungen
    Fragebogen Designer
    O
    Patienten-Fragebogen-App für Tablets
    O
    Netzwerk mit Workstations für die Auswertung und Interpretation
    O
    Web-basierende Auswertung mittels Sentry.NET
    O
    Kopplung mit Krankenhausinformationssystem KIS/Praxissystem mittels SentryConnect
    O
    Konfigurationen in Kombination mit Vyntus CPX
    Tisch-Konfiguration
    X
    Mobile Wagen-Konfiguration
    O
    PC Konfiguration: Desktop oder Notebook
    X
