Vyntus™ Body
Einfach anders
Hohe Wertigkeit und herausragende Qualität bis hin ins kleinste Detail. Entwickelt für Anwender, die zuverlässige Ergebnisse erwarten und dabei Zeit sparen wollen.
Das klare Design des Vyntus® BODY verbindet Eleganz und Funktionalität - zeitsparend durch vereinfachte Hygiene.
Warum Vyntus™ BODY
Menschen sind unterschiedlich groß und schwer, deshalb bietet der Vyntus™ BODY Platz für nahezu alle Patientinnen und Patienten und bleibt dabei kompakt in der Stellfläche. Ultraschall-Messtechnik und durchdachte Details sorgen für genaue Ergebnisse, einfache Bedienung und Komfort.
- Barrierearm und bequem: niedriger Einstieg, stabile Sitzbank, großzügige Kabine.
- Kompakt und doch geräumig, vielseitig im klinischen Alltag einsetzbar.
- Genauer messen: Ultraschall-Flusssensor und digitale Druckkompensation.
- Nur eine Gasflasche für den Betrieb nötig.
- Leitlinienkonform: ausgelegt auf die ERS/ATS-Spirometrieleitlinien 2019 und die Diffusionsleitlinien 2017.
- Widerstand-Volumen-Diagramm: Laut Hersteller der einzige Bodyplethysmograph, der Atemwegswiderstand und Lungenvolumina eines Atemzugs in einer Grafik zeigt.

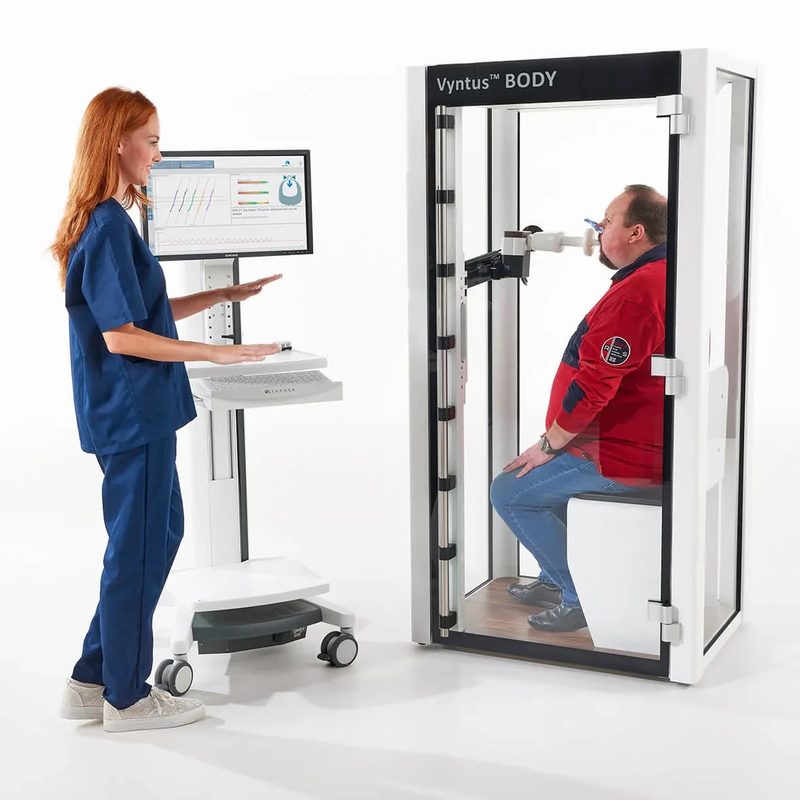

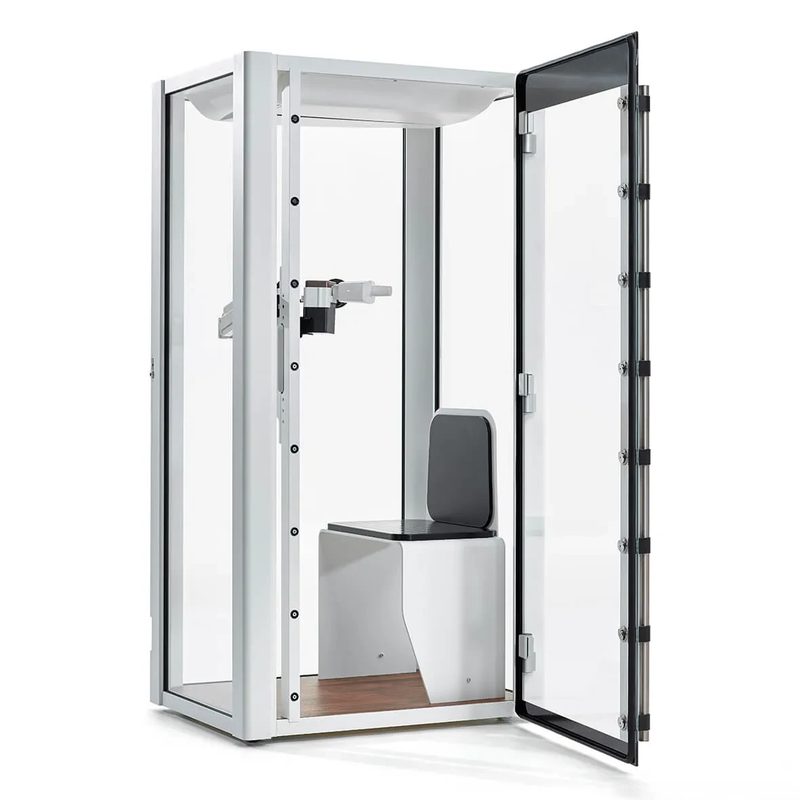

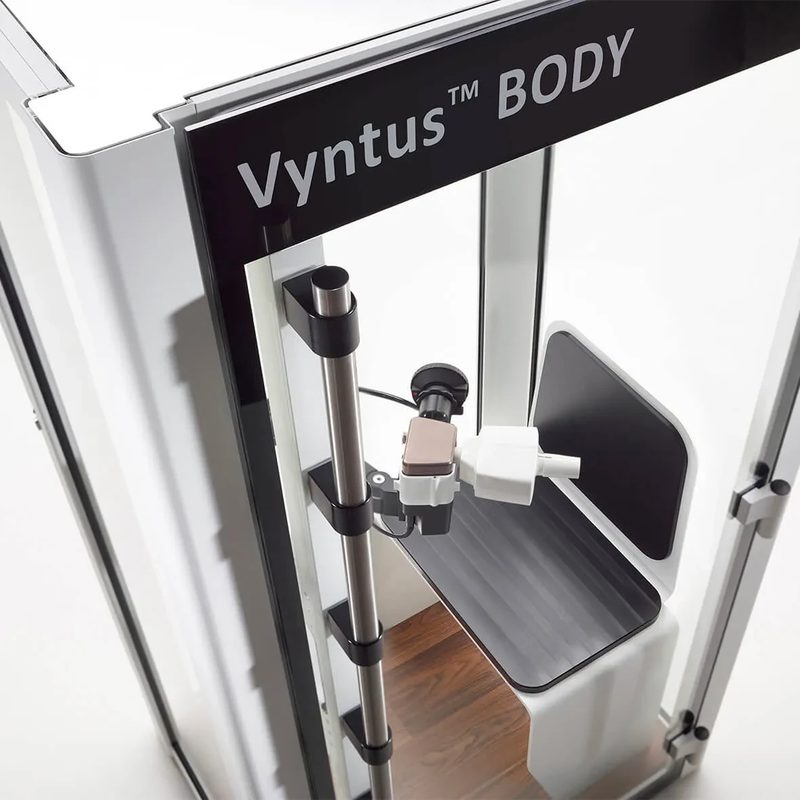

Kabine mit Sicherheit im Blick
- 1110 Liter Kabinenvolumen für eine angenehme Messumgebung

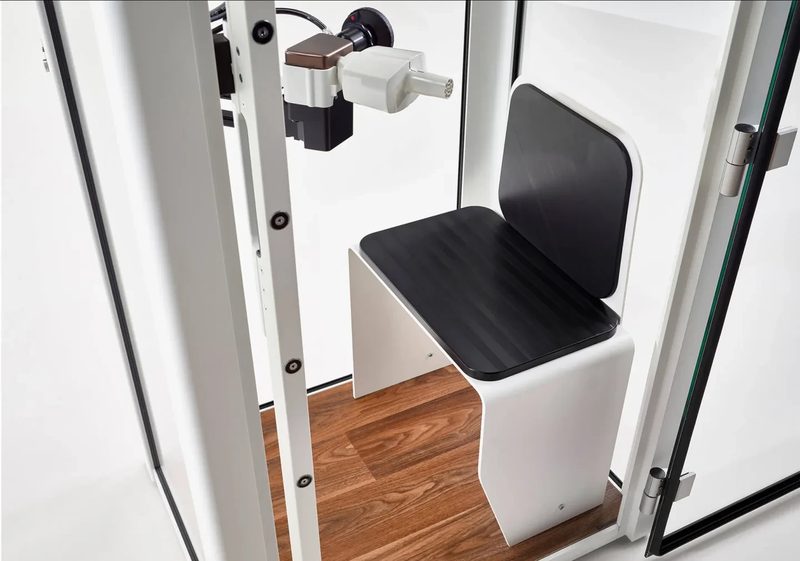

- Sitzbank bis 250 kg belastbar
- Einstieg nur 7 cm hoch, leichter Transfer
- Stabiler Handgriff für sicheres Ein- und Aussteigen
- Dichte Tür: gleichmäßig verteilte Magnete verschließen sie vollständig

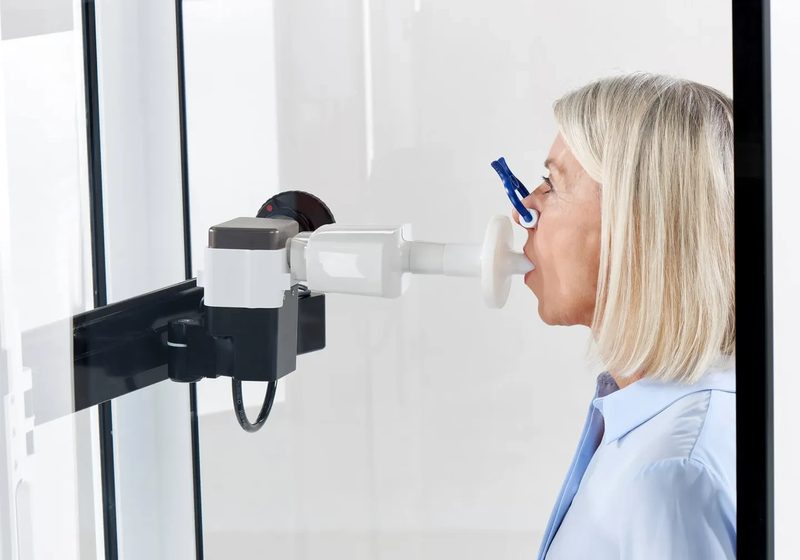

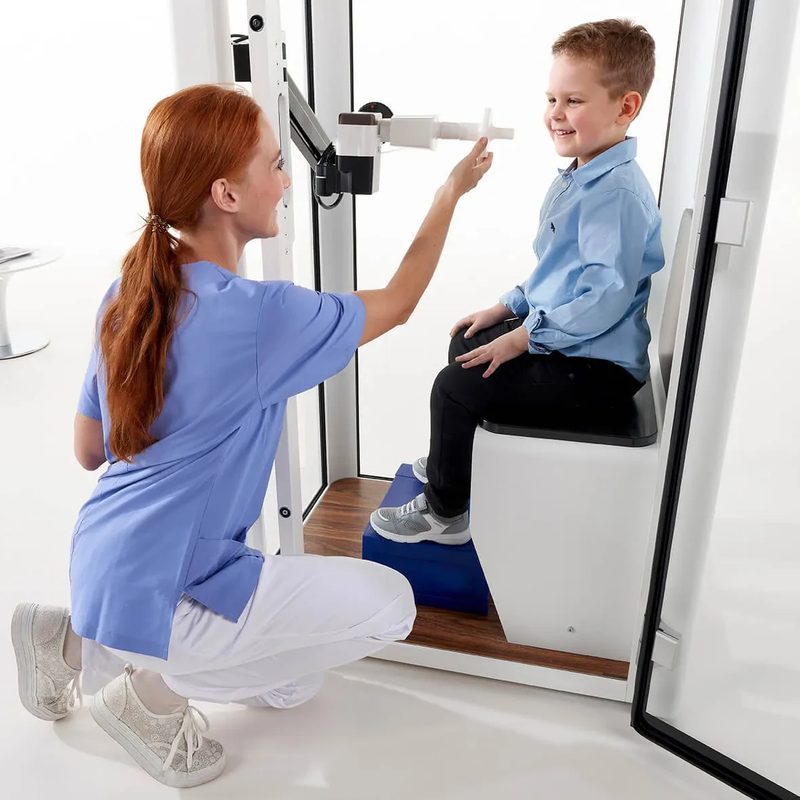

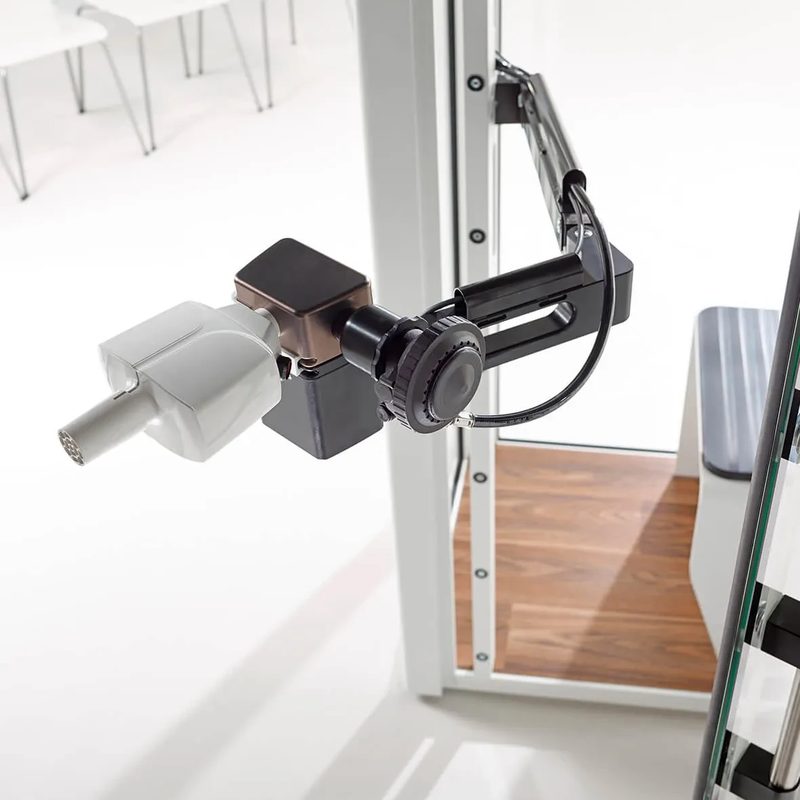

- Flexibler 3D-Arm: bis 63 cm aus der Kabine schwenkbar, in Höhe und Position einstellbar, Patientinnen und Patienten im Rollstuhl lassen sich bequem außerhalb der Kabine untersuchen
- Flaches Atemstromsystem: freie Sicht auf den Patienten und gutes Coaching während des Manövers
- Optional: höhenverstellbarer Wagen und integriertes Aerosol-Provokationssystem
Sensor- und Kalibriertechnik
- Double-Shot-Ultraschallsensor, ab Werk kalibriert: misst doppelt so viele Signale im Strömungskanal, höhere Auflösung, genaue und wiederholbare Ergebnisse, keine Kalibrierung im Alltag.
- Dynamische Flusskorrektur: Die Gastemperatur wird bei jedem Atemzug gemessen, die BTPS-Korrektur erfolgt sofort und automatisch.
- Laminare Strömung: Polytubes an beiden Seiten des Sensors erhöhen die Genauigkeit.
- Magnetisch gesteuerter Drehverschluss: wartungsfrei, reagiert sehr schnell auf die Atemmanöver, leiser, die Messung gelingt öfter schon beim ersten Versuch.
- Kabinendruck-Kalibrierung mit drei Frequenzen: genau über einen weiten Bereich von Atemfrequenzen.
- Digitale Druckkompensation: verringert Einflüsse der Umgebung.
- Geringer Atemwiderstand des Sensors für mehr Komfort während der Messung.
Wartung und Hygiene
- Ohne Ballons und Ventile: wenige Teile, schnell zerlegt und wieder zusammengesetzt.
- Wasserdichter Sensor: muss für die Reinigung nicht zerlegt werden.
- Mit MicroGard® II-Filtern genügt die Aufbereitung nachgeschalteter Teile zweimal im Jahr (Bioburden nach DIN EN ISO 11737-1, Bericht 18AA0193). Der Filter ist laut Hersteller der einzige für den Vyntus BODY validierte, hat einen sehr niedrigen Widerstand und beeinflusst die Messwerte nicht.
- Für manuelle und maschinelle Reinigung und Desinfektion geeignet.
- Kabine vollständig zugänglich, keine schwer erreichbaren Stellen.
Angaben nach Jaeger Medical (jaegerrdx.com) und der deutschen Produktbroschüre JAE-INT-2500015, Stand 09/2026. Fotos: Jaeger Medical.
Kombisystem mit bronchialer Provokation

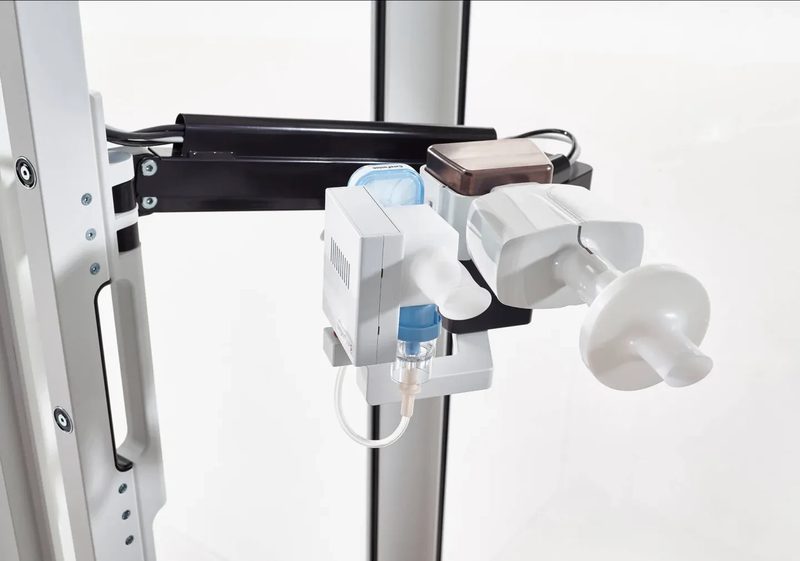

Mit dem integrierten Aerosol-Provokationssystem Vyntus™ APS wird der Vyntus™ BODY zum Kombisystem: Der Vernebler sitzt direkt in der Kabine, Provokation und Bodyplethysmographie laufen am selben Platz.
- Computergesteuerte, reproduzierbare Dosierung, Puls- oder Dauervernebelung
- Automatische PD- und PC-Berechnung auch nach sRaw und sGaw
- Beobachtungsmessung nach jedem Provokationsschritt, ohne den Patienten umzusetzen
- Hocheffizienter Filter gegen Kreuzkontamination
Zusätzliche Vorteile
- Der kalibrierungsfreie Ultraschall-Flusssensor bietet alle aktuellen Möglichkeiten in der Messtechnologie. Das Herz des Systems ist ein Hochgeschwindigkeitswandler, der präzise Messergebnisse ermöglicht.

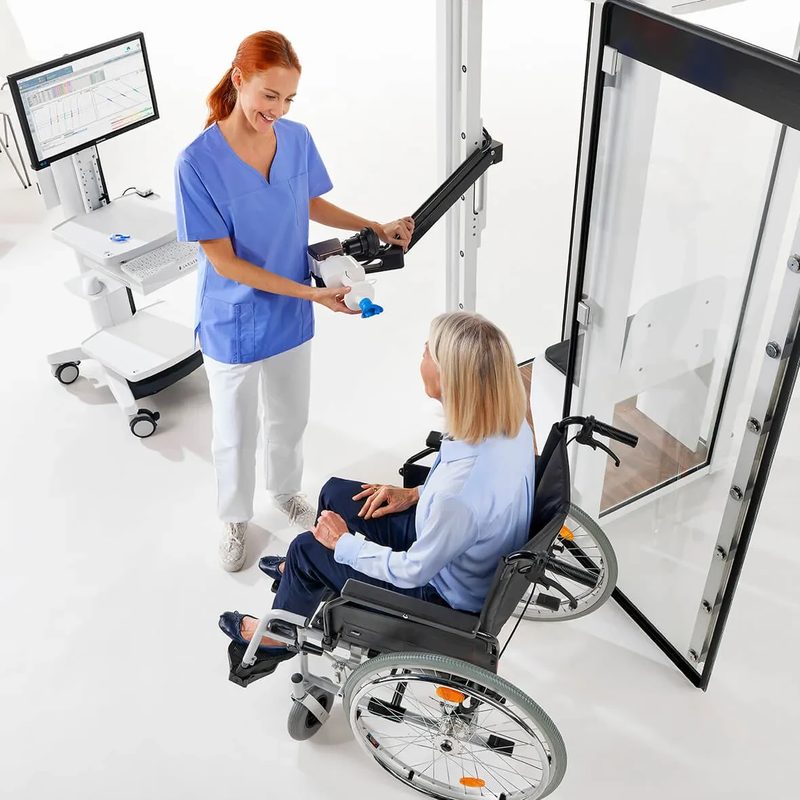

- Flexibler 3D-Arm: Der Vyntus BODY hat einen flexiblen 3D-Arm, der über 60 cm aus der Kabine herausgeschwenkt werden kann. Die Höhe und Position des 3D-Arms kann perfekt auf die Bedürfnisse Ihrer Patienten angepasst werden. Die Untersuchung von Rollstuhlpatienten ist einfach und bequem außerhalb der Kabine möglich.
- Der Vyntus BODY ist barrierefrei und bietet dank des besonders niedrigen Einstiegs von lediglich 7 cm erhöhten Patientenkomfort und größere Sicherheit. Der stabile Handgriff sorgt zusätzlich für den einfachen Ein- und Ausstieg.
- Das gesamte System des Vyntus BODY erleichtert und beschleunigt die Hygienemaßnahmen und hält dabei höchste Standards ein. Der Ultraschallsensor ist wasserfest und lässt sich daher einfach desinfizieren. Die Kabine ist frei von Kabeln, Kanten und Unebenheiten, die mühsam zu reinigen sind.
- Gleichmäßig verteilte Magnete schließen die Tür vollständig und ermöglichen exakte Messergebnisse.
|
Standard-Messungen |
|
|---|---|
| Erweiterte Spirometrie | Langsame Spirometrie, forcierte Spirometrie und Messung des Atemgrenzwerts, ERV, VC, IC, FEV1, FVC, MVV usw. |
| Statische Lungenvolumina | FRCpleth, RV, TLC |
| (Spezifischer) Atemwegswiderstand | sReff, sRtot, sR0,5 und Bestimmung von Reff, Rtot, R0,5 usw. |
|
Optionen der All-in-One-Kabine |
|
|---|---|
| SB-Diffusion | Echtzeit-Methode mit Bestimmung der Werte DLCO, KCO, VA, TLC, FRC, RV - zusätzlich Intrabreath-Methode ohne Atemanhaltezeit und trapped air Ermittlung |
| MIP/MEP | Messung des maximalen inspiratorischen und expiratorischen Druckes |
| P0.1 | Bestimmung des Atemantriebes bei Ruheatmung |
| Bronchialer Provokationstest | APS Pro: Für automatische, softwaregesteuerte, sichere und präzise bronchiale Provokationstests |
| Rocc | Messung des Atemwegswiderstands nach der Verschlussdruckmethode |
Der Vyntus BODY wird über das leistungsstarke und benutzerfreundliche SentrySuite™-Softwarepaket gesteuert.
Der Anwender kann in weniger als zwei Minuten völlig reibungslos Atemwegswiderstand, FRCpleth mit allen Subvolumina und forcierte Spirometrie bestimmen.

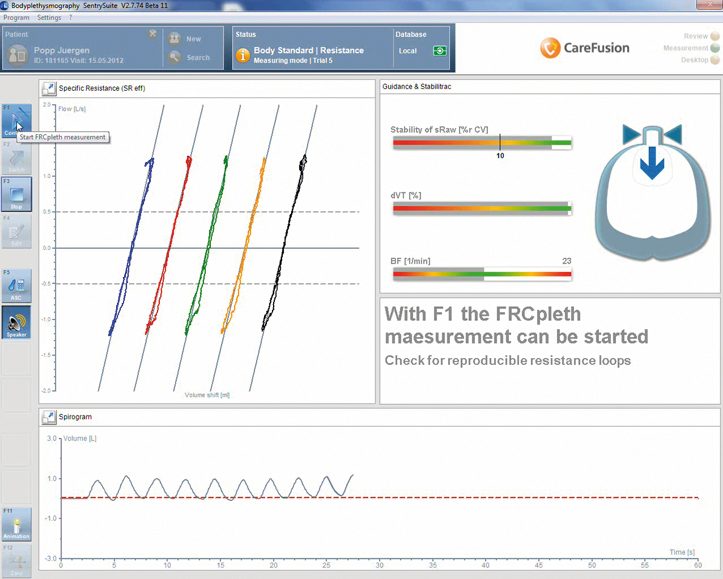

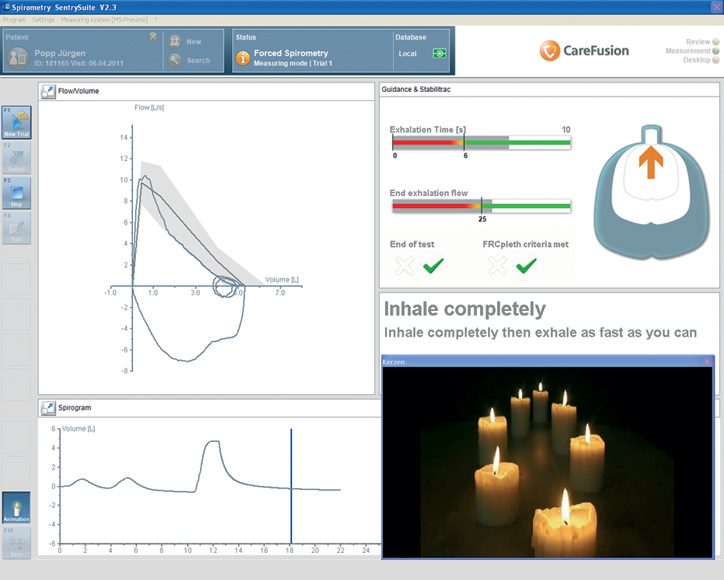

Programmführung und Hilfestellung
Die Programmführung zur Durchführung einer Messung wird unterstützt durch Grafiken und Texte.
Auswahl an 10 Animationen für Kinder und Erwachsene.

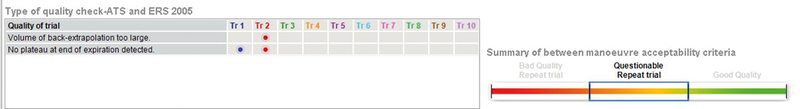

Qualitätssicherung
Entspricht allen ATS/ERS-Standards und Empfehlungen.
Registerkarte „Qualität“ für schnelle und umfassende Fehlerermittlung.
Ergebnisprüfung
Vielseitiges Befundungsprogramm, unterstützt durch Parameter, Diagramme und Kommentare.
Funktionen wie die Z-Score-Berechnung, Graduierungsgrafiken und Unterstützung verschiedener Interpretationsmethoden auf Basis der Referenzwerte von zahlreichen Sollwertautoren.

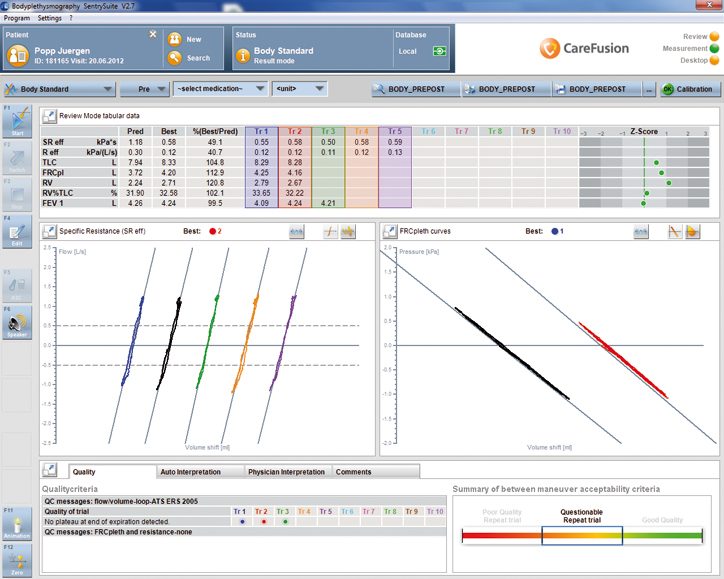

Der Widerstand-Volumen Graf, Visuelle Diagnostik
Der Widerstand-Volumen-Graf vereint auf einzigartige Weise alle relevanten Bodyplethysmographie-Ergebnisse und ermöglicht so eine schnelle und zuverlässige visuelle Diagnose:
- Stellt den Zusammenhang zwischen der Resistance und den Lungenvolumina dar
- Atemwegswiderstand und Lungenvolumina in einem Graf
- Sollwertbereich zur schnellen Orientierung
- Besonders informativ bei der Darstellung der Vor/Nach-Messung
- Ergänzende und neue Intrabreath-Daten
Interesse an Vyntus™ Body?
Wir beraten Sie persönlich, zeigen Ihnen das Gerät im Einsatz und erstellen Ihnen ein Angebot. Vyntus™ Body kaufen Sie bei uns in Wien und ganz Österreich, mit Einschulung und Service.
Direkt anrufen: +43 1 402 62 51-0
