Vyntus™ PNEUMO
Modulares High-End-Spirometer
Das Vyntus™ PNEUMO ist das modulare Spirometriesystem von Jaeger: mit bewährter¹, leicht zu reinigender Sensortechnik, einer intuitiven Software für einfache Bedienung und der Flexibilität, als eigenständiges Gerät oder im SentrySuite™-Netzwerk zu arbeiten.
Es lässt sich mit dem Vyntus™ APS für die bronchiale Provokation und dem Vyntus™ IOS für die Messung des Atemwegswiderstands zu einem kompletten Lungenfunktionsplatz erweitern.
Warum Vyntus™ PNEUMO
- Genau und zuverlässig¹: gut validierte, vielfach publizierte Technologie für alle Altersgruppen, vom Kleinkind bis zum Erwachsenen.

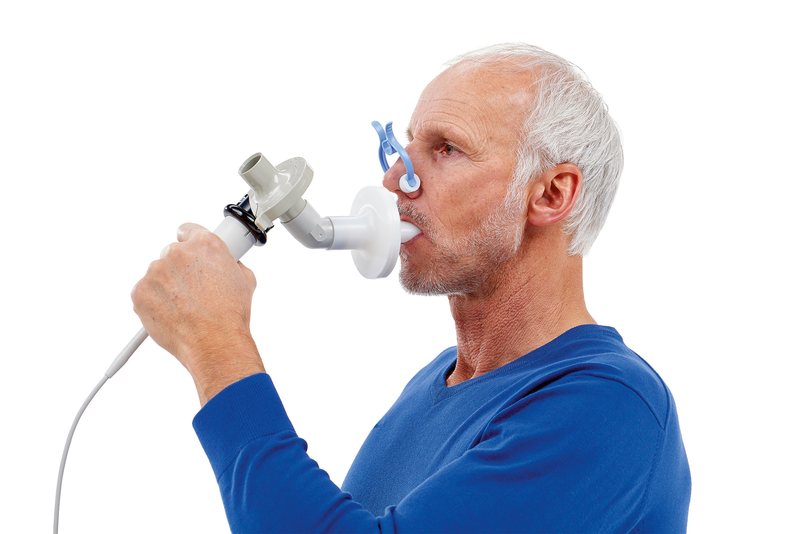

- Einfach und bequem: leichter Handgriff und langes Kabel — die Messung gelingt im Sitzen oder Stehen, die Software führt durch den Test.
- Erweiterbar: mit Vyntus™ APS und IOS sowie Messungen wie SNIP, MIP/MEP und weiteren.
- Geführt und geprüft: sofortige Rückmeldung zur Testqualität nach den aktuellen Standards.
- Kinderfreundlich: mit Animationen als Ansporn.
- Hygienisch und wartungsarm: Pneumotachograph desinfizieren oder tauschen — Sie haben die Wahl.

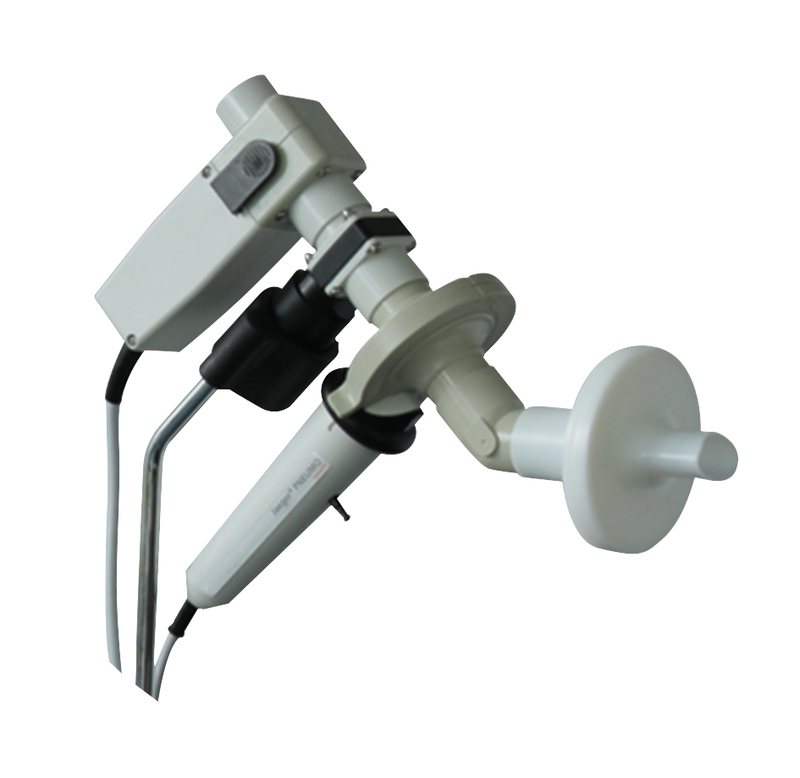

Das Herzstück: der beheizte JAEGER-Pneumotachograph
Tausende Lungenfunktionslabore verlassen sich täglich auf den bewährten, genauen und beheizten JAEGER-Pneumotachographen. In Hunderten Veröffentlichungen war er das Messgerät der Wahl. Sein großer Messbereich deckt Patienten vom Kleinkind bis zum Erwachsenen ab.

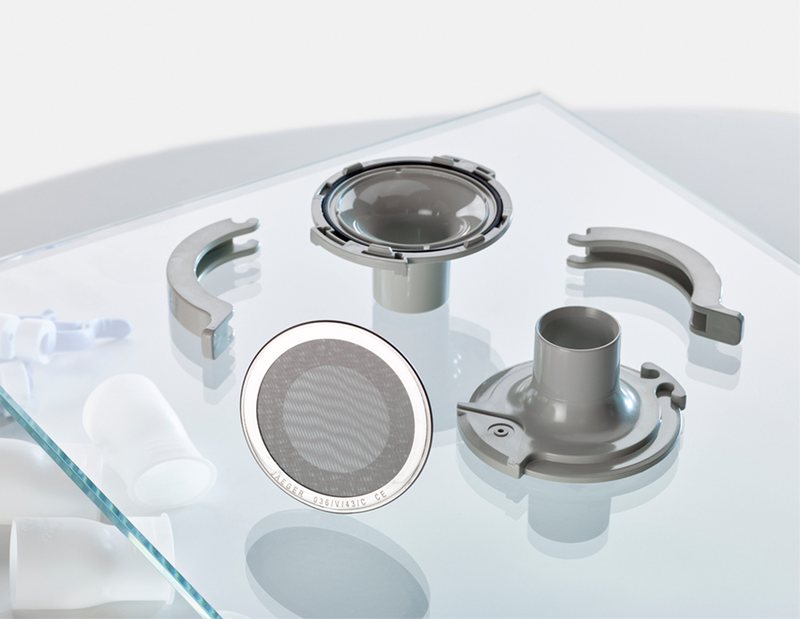

Der Pneumotachograph ist auf den validierten MicroGard® II Bakterien-/Virenfilter abgestimmt und lässt sich leicht zerlegen. Mit einem MicroGard® II je Patient muss er nur alle sechs Monate gereinigt und desinfiziert werden².

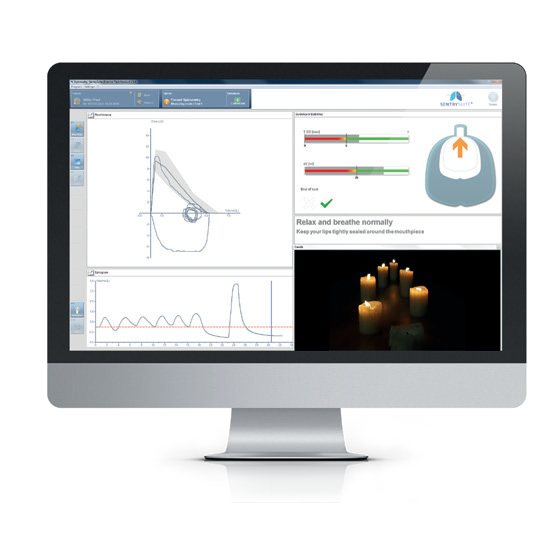

Geführte Messung mit Qualitätskontrolle
- Farbiger Führungsbalken zeigt Ausatemzeit und Plateau während des Tests.
- Grünes Häkchen bestätigt das korrekte Testende nach ATS/ERS.
- Textanleitung führt Anwender und Patienten durch jedes Manöver.
- Kurven in Echtzeit — Spirogramm und Fluss-Volumen-Kurve zur sofortigen Beurteilung.
- Alle Manöver werden aufgezeichnet, SentrySuite zeigt die beste Kurve.
- Zehn Animationen motivieren Kinder und ältere Patienten; das Ziel lässt sich am Soll der Vitalkapazität ausrichten.

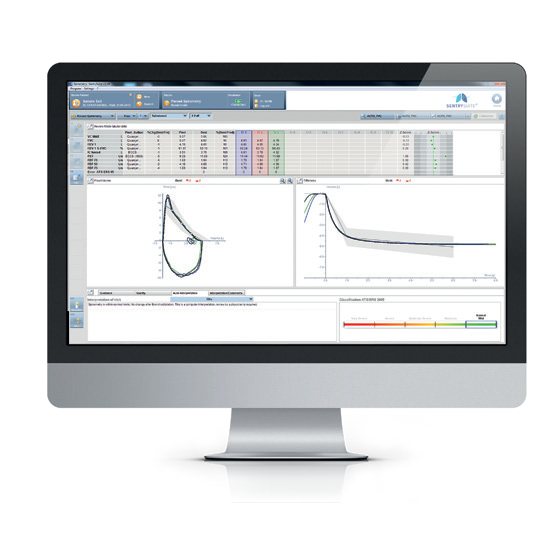

Befunde und Datenmanagement
- Alle Ergebnisse in einer einstellbaren Tabelle: Soll, LLN, Autor, Z-Score, Bestwerte, alle Versuche, Pre-/Post-Vergleich
- Farbige Klassifizierung und Grafik zur Reproduzierbarkeit
- Eigene Interpretationsvorlagen mit Makros oder automatische Interpretationsalgorithmen
- Individuelle Berichte mit Z-Scores und Verläufen über viele Untersuchungen
- Export an KIS und elektronische Patientenakte
Messmöglichkeiten
| Messung | Was sie zeigt | Umfang |
|---|---|---|
| Fluss-Volumen-Kurve (FVC) | Die grundlegende Spirometrie zur Beurteilung der Lungenfunktion | |
| Langsame Vitalkapazität (SVC) | Lungenvolumina bei langsamer Ausatmung | |
| Maximale willkürliche Ventilation (MVV) | Größtes Atemvolumen in einer festgelegten Zeit | |
| Pre-/Post-Vergleich und Verlauf | Wirkung von Medikamenten und Therapien | |
| Rocc | Atemwegswiderstand mit einer einzigen Verschlussmessung bei Ruheatmung | optional |
| MIP/MEP | Maximaler In- und Exspirationsdruck — Kraft der Atemmuskulatur | optional |
| SNIP | Nasaler Inspirationsdruck beim Schnüffeln | optional |
| P0.1 | Atemantrieb bei Ruheatmung | optional |
| Rhinomanometrie | Nasaler Luftstrom und Widerstand | optional |
| Dynamische und statische Compliance | Dehnbarkeit der Lunge | optional |
| Bronchiale Provokation | mit Vyntus™ APS, automatische PD/PC-Berechnung | optional |
| Impuls-Oszillometrie | mit Vyntus™ IOS, zentraler und peripherer Atemwegswiderstand | optional |

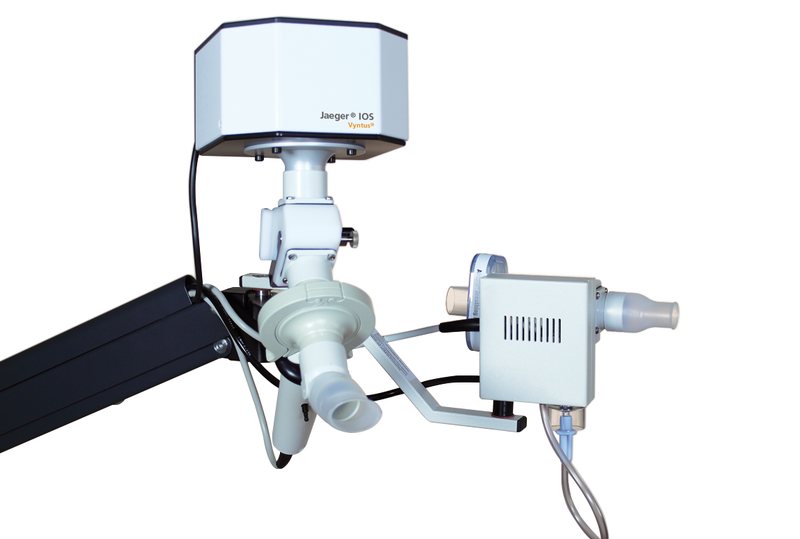

Erweiterbar zum kompletten Lungenfunktionsplatz
Vyntus™ IOS — Impuls-Oszillometrie
Ergänzt die Spirometrie um den Atemwegswiderstand bei Ruheatmung — geeignet für ältere Menschen, kleine Kinder und Patienten mit neuromuskulären Erkrankungen. Der beheizte Pneumotachograph dient zugleich der Spirometrie.

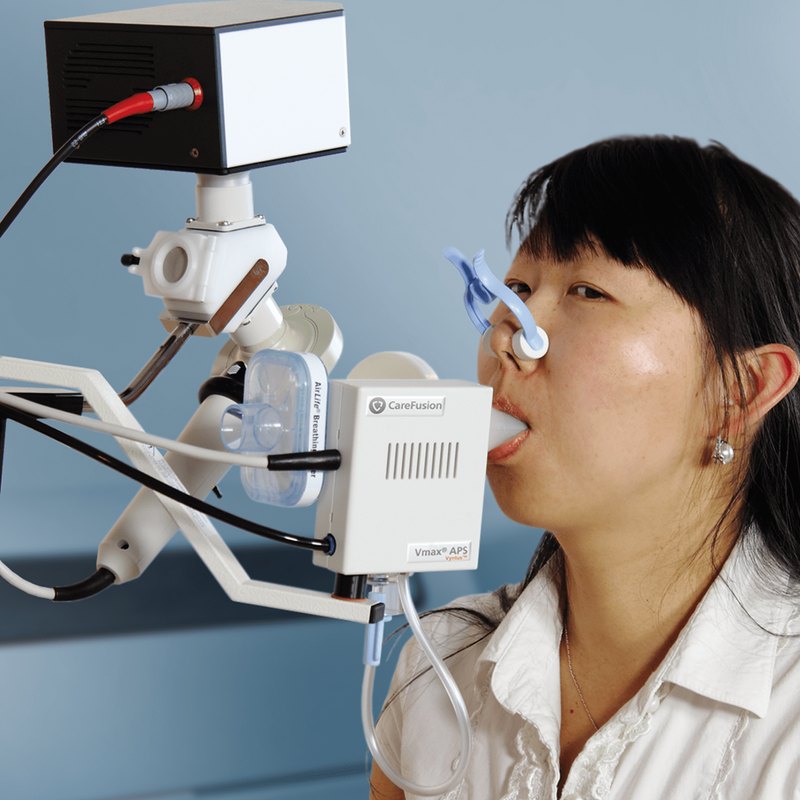

Vyntus™ APS — bronchiale Provokation
Automatischer, sicherer Dosimeter mit software-gesteuertem Vernebler: Einzel- und Mehrkonzentrationsprotokolle, Puls- oder Dauervernebelung, automatische PD- und PC-Berechnung aus FEV1, R5Hz oder Fres.
Technische Daten
| Merkmal | Vyntus™ PNEUMO |
|---|---|
| Flussmessung | beheizter Pneumotachograph, 0 bis ±20 l/s |
| Genauigkeit Fluss | 0–18 l/s: ±2 %, 18–20 l/s: ±5 % |
| Auflösung Fluss | 1 µl/s |
| Widerstand | < 0,05 kPa/(l/s) (0,5 cmH₂O/(l/s)) bei 10 l/s |
| Volumen | ±20 l, Genauigkeit ±3 % bzw. ±0,05 l (der größere Wert), Auflösung 1 µl |
| Munddruck | piezoresistiv, ±20 kPa (±150 mmHg); 0–2 kPa: ±2 %, 2–20 kPa: ±5 % |
| Gleichtaktunterdrückung (CMRR) | > 60 dB bei 50 Hz |
| Kalibrationspumpe | 1 l oder 3 l, Genauigkeit ±12 ml |
| Basismodul (B × T × H) | 29,2 × 19,8 × 6,4 cm |
| Stromversorgung | medizinisches Netzteil 100–240 V AC, 24 V DC |
| Klassifizierung | aktives Medizinprodukt der Klasse IIa, Anwendungsteil Typ B, IP20 |
| Betrieb | +10 bis +34 °C, 20–80 % relative Feuchte, bis 3.000 m |
| Normen | EN 60601-1, EN 60601-1-2, EN 62304, EN 62366, EN ISO 14971, EN ISO 10993-1; CE |
- Bezogen auf die Vyntus™-Serie mit Pneumotachograph-Sensortechnik; Ergebnisse des dynamischen Kurventests nach ISO 26782, 2022.
- Keimbelastung nach DIN EN ISO 11737-1, Bericht 18AA0193.
Angaben, Texte und Fotos nach Jaeger (jaegerrdx.com) und der Broschüre Vyntus PNEUMO · IOS · APS, Stand 09/2026. Nicht alle Produkte und Funktionen sind in jedem Land erhältlich.
