TwinStream™ EVO System
HNO, Larynx- und Phonochirurgie — tubusfrei über das Jet-Laryngoskop
Die tubuslose supraglottische Jet-Beatmung ermöglicht Laryngotrachealchirurgie, ohne dass ein Endotrachealtubus oder Jet-Katheter Sicht und Zugang des Chirurgen einschränkt. Auch hochgradige (sub)glottische Stenosen lassen sich supraglottisch beatmen.
Wo es der Eingriff verlangt, beatmet der TwinStream™ EVO infraglottisch über einen dünnen Jet-Katheter.
Auf dieser Seite: Auf einen Blick · Instrumente · Zubehör
Alle gängigen Bauformen, für Erwachsene, Kinder, Säuglinge und Neugeborene. Jedes Jet-Laryngoskop hat zwei Jet-Kanäle, zwei Monitoring-Kanäle, einen Einlass für die Atemgaskonditionierung und zwei Lichtleiterhalterungen — mattiert für die Laserchirurgie, aufbereitbar bis 136 °C, mit Prüfprotokoll.
| Bauform | Größe | Länge | Besonderheit | REF |
|---|---|---|---|---|
| Erwachsene | ||||
| Original Kleinsasser | Größe A, groß | 19 cm | CTNS-310-K41 | |
| Original Kleinsasser | Größe B, mittel (nach Glanninger) | 19 cm | CTNS-320-K41 | |
| Original Kleinsasser | Größe C, klein | 19 cm | CTNS-330-K41 | |
| Kleinsasser (Form 8590) | 8590 B, groß | 17 cm | CTNS-3-8590-B | |
| Kleinsasser (Form 8590) | 8590 C, mittel | 17 cm | häufigste Größe | CTNS-3-8590-C |
| Kleinsasser (Form 8590) | 8590 J, mittel | 18 cm | vordere Kommissur | CTNS-3-8590-J |
| Kleinsasser (Form 8590) | 8590 JL, mittel | 22 cm | besonders langer Hals | CTNS-3-8590-JL |
| Kleinsasser (Form 8590) | 8590 DN, klein | 18 cm | schwierige Anatomie | CTNS-3-8590-DN |
| Benjamin Slimline | 8590 BL, groß | 17 cm | CTNS-3-8590-BL | |
| Benjamin Slimline | 8590 CL, mittel | 17 cm | CTNS-3-8590-CL | |
| Benjamin Slimline | 8590 JA, mittel | 18 cm | vordere Kommissur | CTNS-3-8590-JA |
| Benjamin Slimline | 8590 DL, klein | 18 cm | CTNS-3-8590-DL | |
| Slimline | 8574 SL, schlanke Patienten | 17 cm | schwierige Larynxeinstellung | CTNS-3-8574-SL |
| Dedo | 8890 A | 18 cm | Sicht von der vorderen Kommissur bis zur Aryregion | CTNS-3-8890-A |
| Weerda, spreizbar | 8588 A, groß | 18 cm | CTNS-3-8588-A | |
| Weerda, spreizbar | 8588 B, mittel | 18 cm | CTNS-3-8588-B | |
| Weerda, spreizbar | 12067 A | 24 cm | Adapter für Saugrohr zur Rauchabsaugung beim Lasern | CTNS-3-12067-A |
| Bouchayer | Größe A, groß | 18 cm | große Öffnung für binokulares Mikroskop, integrierter Lichtleiter | CTNS-3-2091-L |
| Bouchayer | Größe C, mittel | 18 cm | CTNS-3-2091-M | |
| Lindholm | 8587 A, groß | 15 cm | Panoramaübersicht des Laryngopharynx | CTNS-3-8587-A |
| Lindholm | 8587 AA, groß | 17 cm | CTNS-3-8587-AA | |
| Kinder, Säuglinge und Neugeborene | ||||
| Original Kleinsasser | Größe KA, Kinder | 14 cm | CTNS-360-K41 | |
| Original Kleinsasser | Größe KC, Säuglinge | 13 cm | CTNS-370-K41 | |
| Original Kleinsasser | Größe KE, Neugeborene und Säuglinge | 13 cm | CTNS-380-K41 | |
| Kleinsasser (Form 8590) | 8590 K, Kinder | 15 cm | CTNS-3-8590-K | |
| Kleinsasser (Form 8590) | 8590 L, Säuglinge | 13 cm | CTNS-3-8590-L | |
| Kleinsasser-Rudert | 8590 KL, Kinder | 15 cm | seitliche Kanäle für Saugrohr und Lichtträger (Laser) | CTNS-3-8590-KL |
| Parsons | 8576 D, Neugeborene | 9 cm | binokulare Sicht, seitlicher Schlitz für Bronchoskop | CTNS-3-8576-D |
| Lindholm | 8587 KK, Kinder | 11 cm | CTNS-3-8587-KK | |
| Benjamin-Lindholm | 8587 N, Kinder | 11,5 cm | CTNS-3-8587-N | |
| Benjamin-Lindholm | 8587 P, Neugeborene und Säuglinge | 9,5 cm | CTNS-3-8587-P | |
Jet-Tracheoskope
für Eingriffe in der Trachea
Mit Standardgriff (6-Kant, T01) oder schlankem Griff (4-Kant, T41).
| Größe | Länge | Öffnung distal | REF |
|---|---|---|---|
| Erwachsene | |||
| A | 230 mm | Ø 12 mm | CTNS-310-T01 · CTNS-310-T41 |
| B | 220 mm | Ø 9 mm | CTNS-320-T01 · CTNS-320-T41 |
| Kinder | |||
| KA | 155 mm | Ø 6 mm | CTNS-370-T01 · CTNS-370-T41 |
| KE | 141 mm | Ø 8 mm | CTNS-380-T41 |

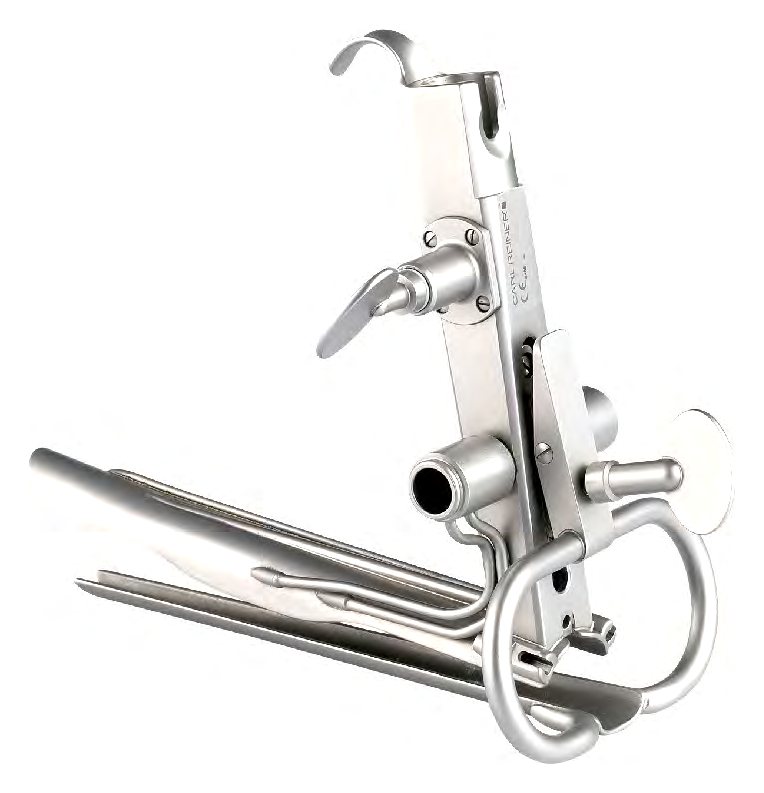

Umbau
Ihr vorhandenes Laryngoskop wird zum Jet-Laryngoskop
Die Carl Reiner Manufaktur baut Laryngoskope anderer Hersteller für die S-HFJV® um — bisher von Karl Storz, Microfrance, Richard Wolf, Rudolf, Pilling und Olympus.
Neue Generation
Titan, vier Griffgrößen, nur für TwinStream EVO™
Jet-Laryngoskope aus Titan in additiver Fertigung: leichter, stabiler und mit Griffen in vier Größen, frei kombinierbar mit allen EVO-Laryngoskopierohren.
Infraglottisch
1 bis 4 Lumen, auch laserresistent
Für die infraglottische Jet-Beatmung durch einen dünnen Katheter (Außendurchmesser 2,7–6,6 mm) — mit Zentimeterskala und Markierung der Stimmbandebene.

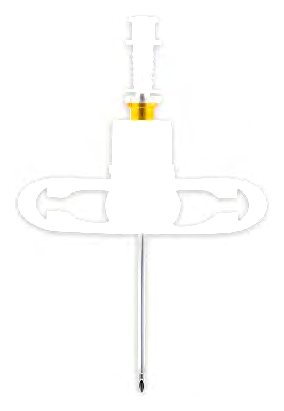

Transtracheal
transtracheale Jet-Ventilation, 1 Lumen
Kurze transtracheale Katheter, auch für die Notfallanwendung bei „Cannot intubate, cannot ventilate“ (Modus 1LUM).
| Patient | Größe | Ø | REF |
|---|---|---|---|
| Erwachsene | 13 G | 2,3 mm | CTFS-511-000 |
| Kinder | 14 G | 2,0 mm | CTFS-511-014 |
| Neugeborene | 16 G | 1,7 mm | CTFS-511-016 |
Länge 10 cm, 5 Stück je Packung, latex- und phthalatfrei.
Alles, was zwischen Jet-Beatmungsgerät und Patient gehört — nach Aufgabe geordnet, mit REF-Nummer.
Das Schlauchset richtet sich nach Beatmungsgerät und Instrument.

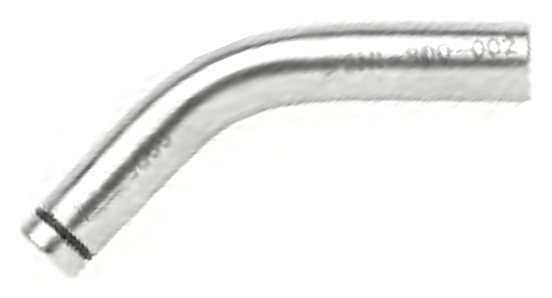

Der erwärmte, befeuchtete Bias-Flow wird über einen Faltenschlauchkonnektor am Laryngoskop eingeleitet.
Passt auf alle Carl Reiner Jet-Laryngoskope und Jet-Tracheoskope.
Angaben nach dem Katalog „Chirurgische Instrumente und Zubehör für TwinStream™“, der Broschüre „Jet Laryngoscopes“ (2022) und der Produktbroschüre TwinStream™ EVO (2025). Technische Änderungen vorbehalten; Verfügbarkeit einzelner Artikel je nach Land.
Carl Reiner GmbH entwickelt und fertigt das TwinStream™-System in Wien. Abbildungen können vom Lieferumfang abweichen; Verfügbarkeit einzelner Artikel je nach Land. Fragen und Angebote: office (at) carlreiner (punkt) at, +43 1 402 62 51.
